為了讓大家了解偏振片的作用，菏澤教育教學儀器廠制作了一款探究式教學儀器產品-管中窺豹。下面我們就來看看偏振片的神奇效果吧。

1、產品材料：
① 展臺：箱體為分體式結構設計，上臺體680*780*220mm，下臺體680*780*540mm，箱體采用厚度1.0mm的冷軋鋼板折彎成型，加強筋加固、承重板采用2.5mm碳鋼，表面經過酸性磷化化學等工藝除銹后靜電噴塑，下方有手動調平底腳。分體接觸面采用橡膠條防滑固定。

②臺面采用740mm*640mm蓮花白抗倍特板，厚度≧12mm，弧角；
③說明書：5mm厚亞克力UV彩印；
2、主機配置：I3/4G/60G。
顯示：19英寸；
輸入：AC220V/10A；
保護：防漏電保護開關。

軟件：定制軟件

操作說明：1、直接看屏幕，能看到正在播放的視頻嗎？

 2、 透過“放大鏡”看屏幕，顯示屏中隱藏的畫面是否一目了然？

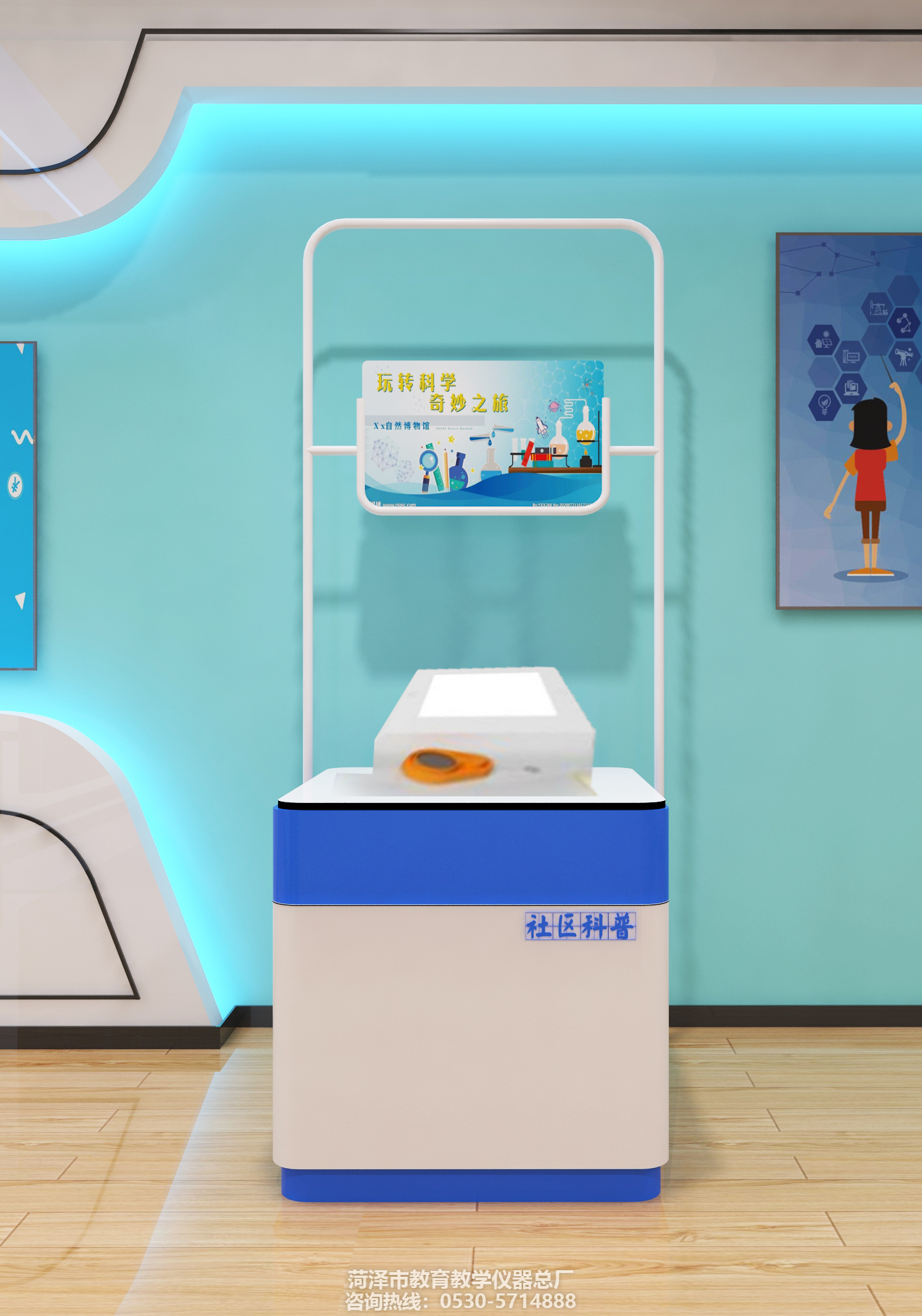

展品概況：展品由多媒體播放系統、液晶顯示裝置（經過特殊處理）、“放大鏡”觀察裝置組成。利用液晶屏的成像特性，對液晶屏進行了特殊處理。直接觀看時，屏幕上只能看到一片白色。用“放大鏡”觀看時，動畫內容可以清晰的看到。

 科學原理：為什么通過“放大鏡”在白色液晶屏上顯示出動態畫面？放置在“放大鏡”里面的，其實是液晶屏顯示的重要組成部分——偏振片。 液晶顯示屏中有兩個偏振片，一種是入射偏振片，一種是出射偏振片。當入射偏振片和出射偏振片的偏振方向成90°角時，液晶通電會阻擋光線出射，不通電會導致光線出射。當入射偏振片與出射偏振片平行時，液晶通電時會出光，不通電會擋光。因此，當屏幕上缺少偏振片時，我們將看不到圖像。

菏澤市教育教學儀器總廠從生物、物理、化學、數學等各個方面生產各種探究式教學儀器產品，讓我們更好地理解和認識各種不可觸及的概念。

                                                            【王嬋】
                                                            2021年12月31日
